合纖長(zhǎng)絲通過(guò)變形加工 , 改變了絲的幾何形狀 , 把原來(lái)平行 、光滑的復(fù)絲加工成具有卷曲蓬松形態(tài) 、手感柔軟 , 且能包藏較多空氣的變形絲 。正因?yàn)榻z的幾何形狀改變 , 所以使用變形絲制成的織物才能有一定伸縮彈性 、膨松性 、保暖性和豐滿(mǎn)性等 。變形絲的卷曲彈性，可使其呈現(xiàn)不同卷曲伸長(zhǎng)和卷曲回縮，故又稱(chēng)為變形絲的卷縮特性。這種卷縮特性是反應(yīng)變形絲質(zhì)量的一項(xiàng)重要指標(biāo)。

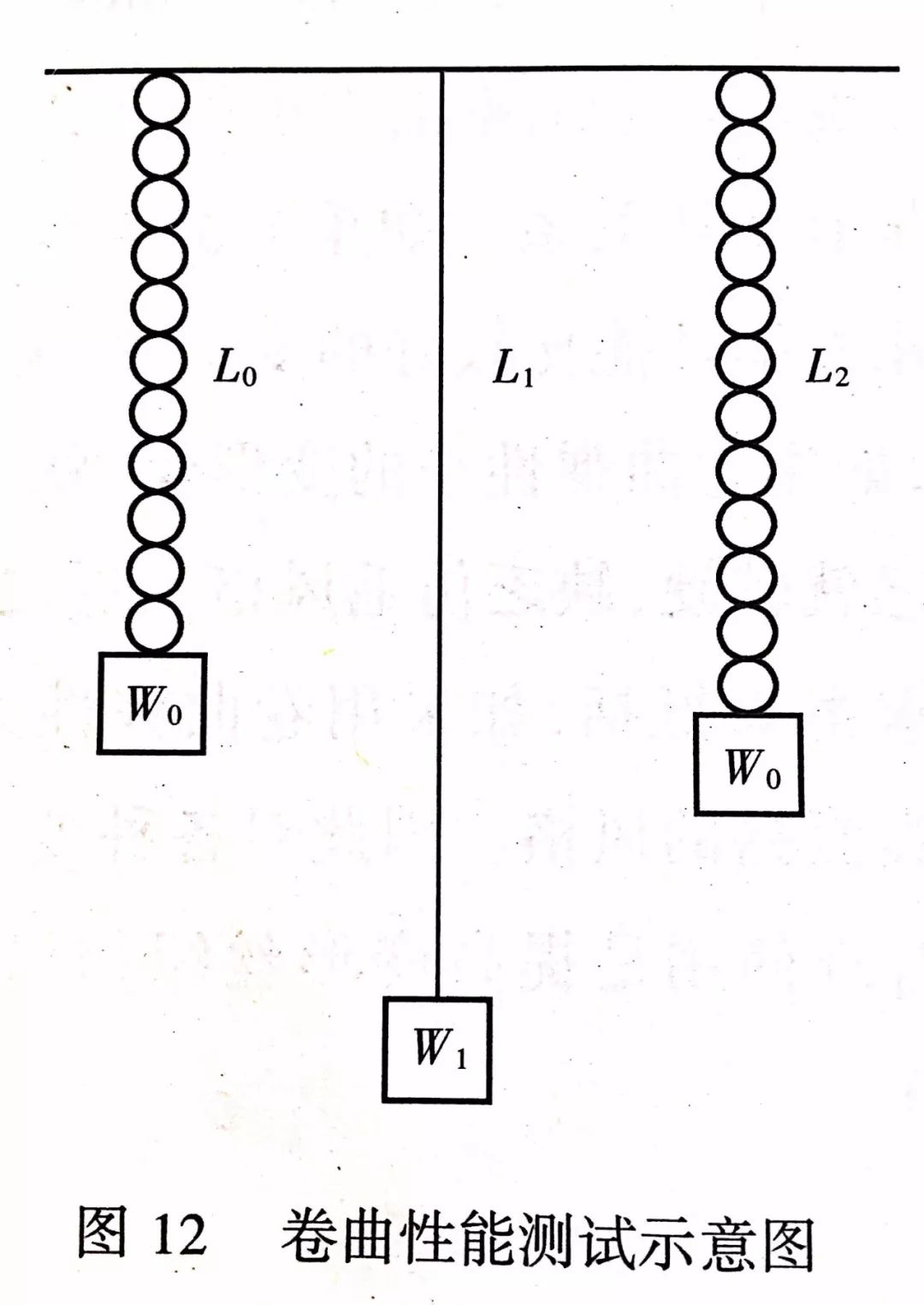

衡量變形絲卷縮性能的兩個(gè)指標(biāo) (1)卷曲率:它是表示變形絲彈性及卷縮程度的指標(biāo)。是變形絲加重負(fù)荷時(shí)的長(zhǎng)度與加輕負(fù)荷時(shí)的初始長(zhǎng)度之差對(duì)初始長(zhǎng)度之比的百分率。 (2)卷曲彈性回復(fù)率:它是反映變形絲卷縮穩(wěn)定性(即卷縮牢度)的指標(biāo)。卷曲率大,說(shuō)明變形卷縮程度大,卷曲彈性回復(fù)率高,表明變形絲卷曲牢度高,彈性好,制成織物后形變小。 測(cè)試變形絲卷縮特性的一種簡(jiǎn)便方法介紹如下 (1)取樣絲30~40cm保持自然卷縮狀態(tài),放入溫水箱的格子盤(pán)中,然后放入恒溫水浴鍋中處理30min,讓樣絲受熱而自然卷縮。處理溫度,錦綸為60℃,滌綸為90℃,丙綸為70℃。 (2)將溫水處理后的樣絲瀝干水分,放在晾絲架上,自然風(fēng)干后夾在直立量尺的上端夾持器的零位處,在樣絲下端加輕負(fù)荷預(yù)張力Wo(0.0018cN/dtex)(圖12),30s后在標(biāo)尺20cm處的樣絲上做一標(biāo)記(M)即為測(cè)量前長(zhǎng)度L0。 (3)在樣絲上,取下輕負(fù)荷預(yù)張力,換上重負(fù)荷W1(0.1cN/dtex),使樣絲卷曲消失而伸直,過(guò)30s后,觀察樣絲上(M)點(diǎn)的記號(hào)在標(biāo)尺上的位置，記錄其長(zhǎng)度即為卷曲消失后樣絲伸直長(zhǎng)度L1。 (4)取下重負(fù)荷,使樣絲慢慢回縮,過(guò)2min后,仍加上原來(lái)輕負(fù)荷預(yù)張力,30s后觀察(M)點(diǎn)在標(biāo)尺上位置,記錄其長(zhǎng)度L2,即為樣絲回復(fù)后的長(zhǎng)度。如L2與Lo的長(zhǎng)度差異很小,說(shuō)明變形絲的卷曲彈性回復(fù)性能良好。 每批樣絲需多做幾次試驗(yàn),然后計(jì)算： 卷曲率=(L1-L0)/L0×100% 卷曲彈性回復(fù)率=(L1-L2)/(L1-L2×100% 式中:L0——樣絲在輕負(fù)荷下的長(zhǎng)度(20cm) L1——樣絲在重負(fù)荷下卷曲消失而伸直的長(zhǎng)度 L2——樣絲在輕負(fù)荷下回復(fù)后的長(zhǎng)度; W0——輕負(fù)荷(0.0018cN/dtex); W1——重負(fù)荷(0.1cN/dtex)。
變形絲卷縮率的大小和膨松度的高低對(duì)織物的工藝設(shè)計(jì)和產(chǎn)品質(zhì)量有密切關(guān)系。如果產(chǎn)品要求有仿毛風(fēng)格,在織物設(shè)計(jì)時(shí),就要選用卷縮性能比較好的變形絲,并要考慮到坯布到成品有一定回縮率,如用卷曲彈性小的變形絲,就不能達(dá)到設(shè)計(jì)回縮要求,這樣織物手感就較硬,缺乏仿毛風(fēng)格。
反之生產(chǎn)裙、衫衣等的薄型滌綸織物要求滑爽挺括,如果用卷曲彈性大的變形絲,同樣也不能體現(xiàn)織物滑爽挺括的風(fēng)格。因此對(duì)各種變形絲卷縮性能的檢驗(yàn)、分析、掌握,并合理使用是提高變形絲織物風(fēng)格和織物質(zhì)量的一項(xiàng)十分重要的工作。 來(lái)源：紡織干貨、色尚坊布博士
